2023 60首新世纪门铃音乐芯片
规格参数
产品型号:
2023 F16-60
产品名称:
2023 60首新世纪门铃音乐芯片
产品特性
PC2：DATA，PB2：播放键，PI0：BUSY，PI1：3HZ闪，输出：PWM&DAC
产品详情
一、产品参数
1.产品工作的电压范围：2-5.5V
2.喇叭输出方式: PWM
二、SOP8功能描述
PC2：DATA串口协议脚，通过接收协议码进入协议模式。
协议包含：各个曲目的协议，以及各级音量，静音。循环，停止指令。
PB2：播放键，高电平触发，不可打断，播放当前曲目一遍。
PI0：BUSYLO输出脚，有声音播放输出低电平，无声音输出高电平。
PI1：3HZ闪输出脚，有声音播放以3HZ闪灯，无声音输出低电平。

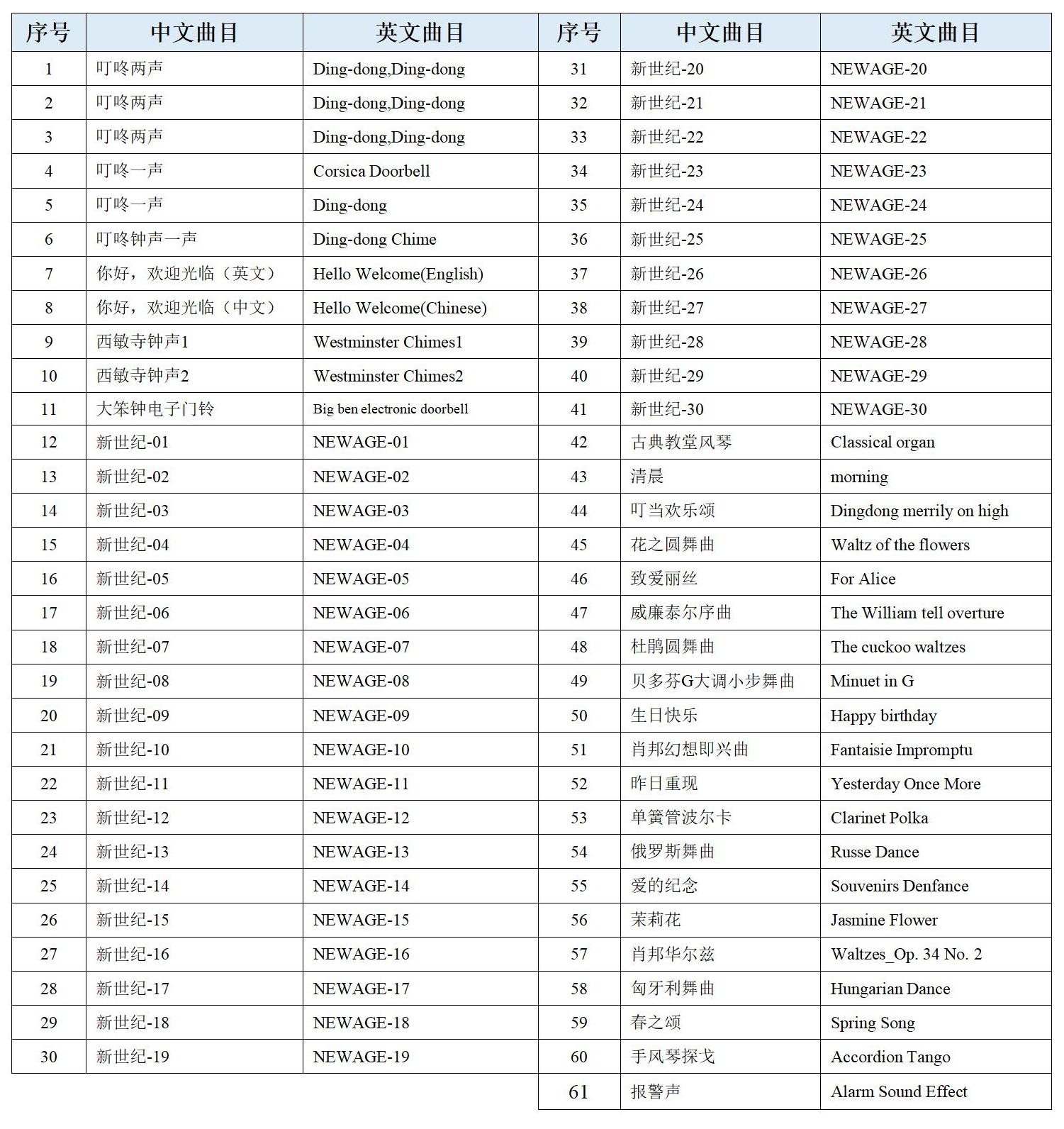

三、60首中英曲目表
四、芯片电气特性

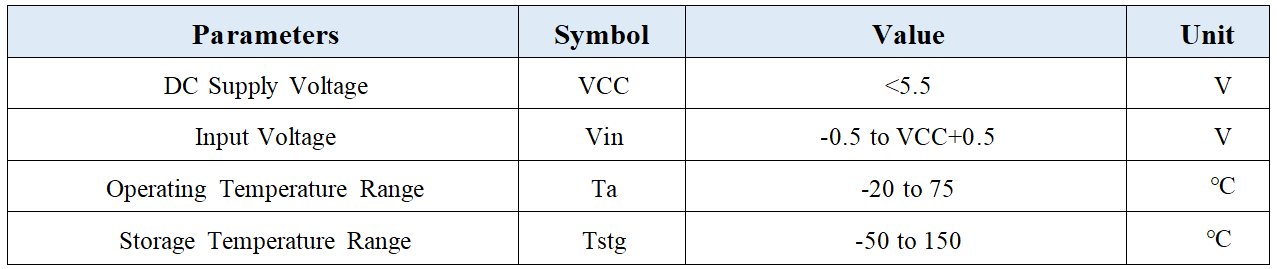

4.1 绝对最大额定值

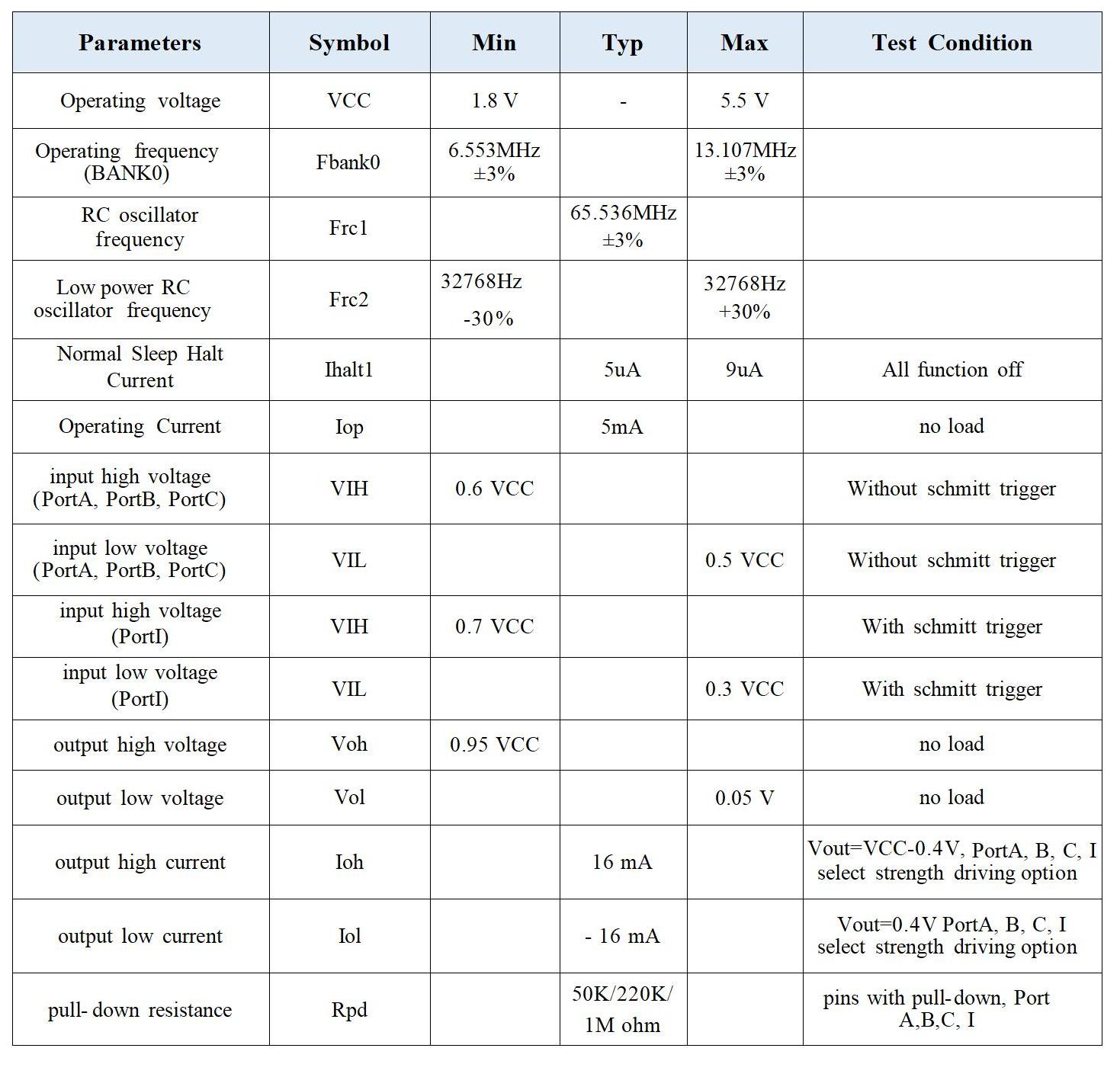

4.2直流特性

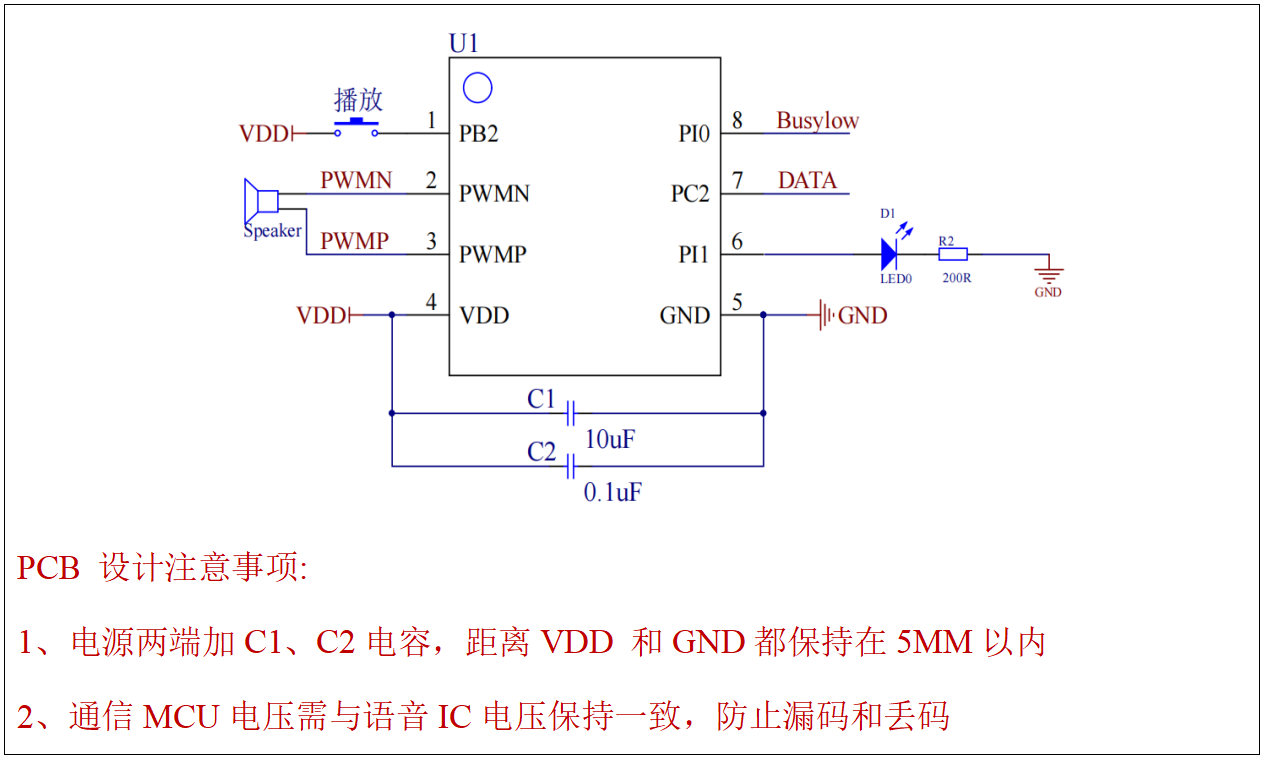

五、参考应用电路
