一、产品参数

1、产品工作的电压范围：2-5.5V

2、喇叭输出方式: PWM&DAC

二、SOP8功能描述

PA3：选曲键，曲目选择，可打断，共40首。

PA2：播放键，播放当前曲目一遍，可打断。

PA1：DATA键，通信端口(协议内容详见以下)。

PB0：LED灯， LED灯随着五种模式变化。

（备注：模式1：有音乐+3HZ闪烁；模式2：有音乐+无闪灯；模式3：无音乐+有闪灯；模式4：有音乐+灯一直亮，音乐停灯也亮:模式5：有音乐+灯常亮，音乐停灯灭）

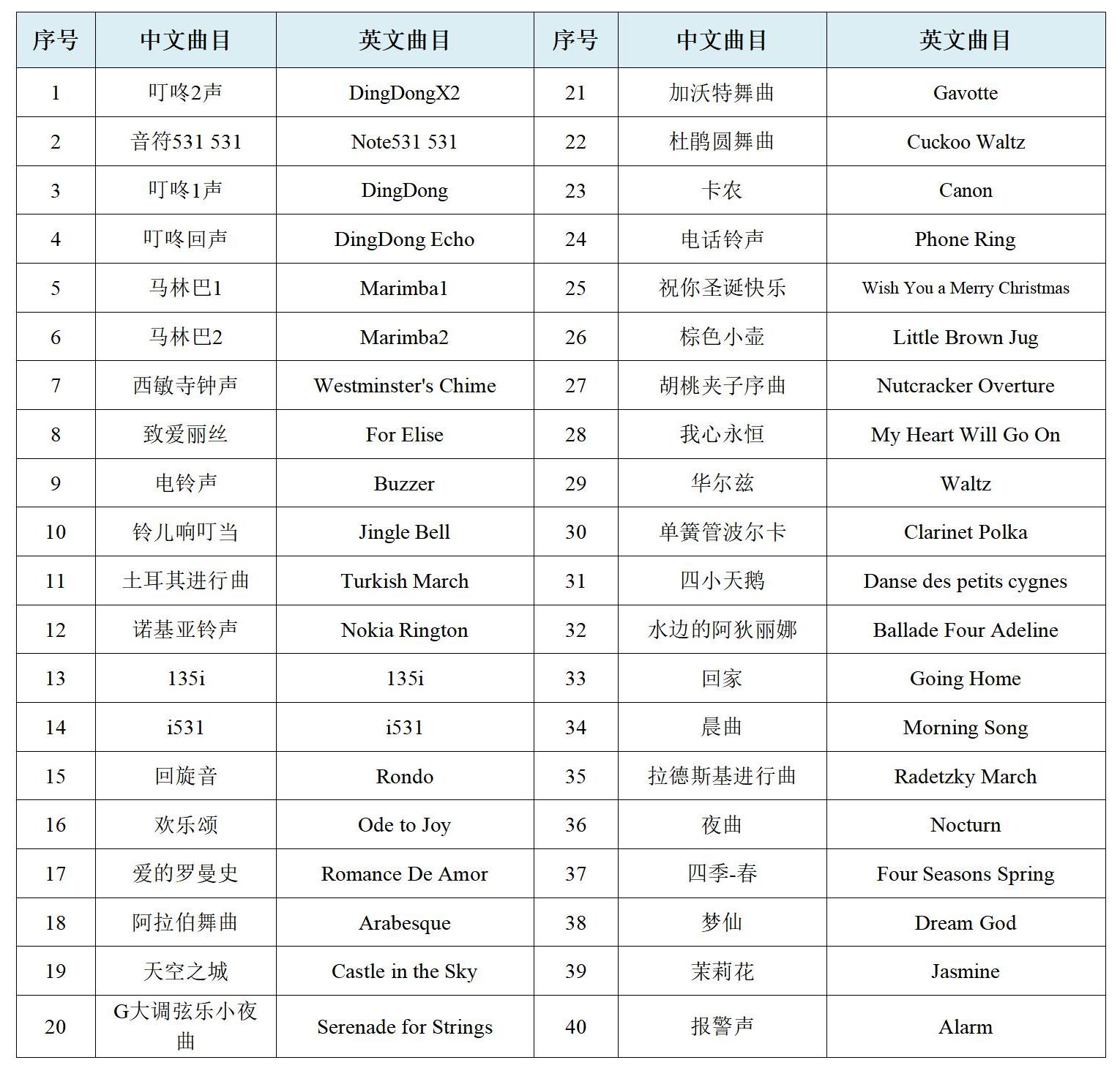

三、40首中英文曲目表

四、芯片电气特性

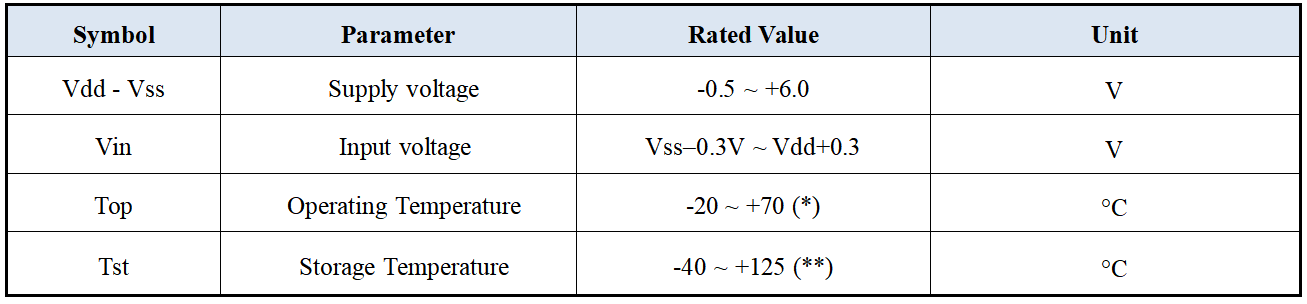

4.1 绝对最大额定值

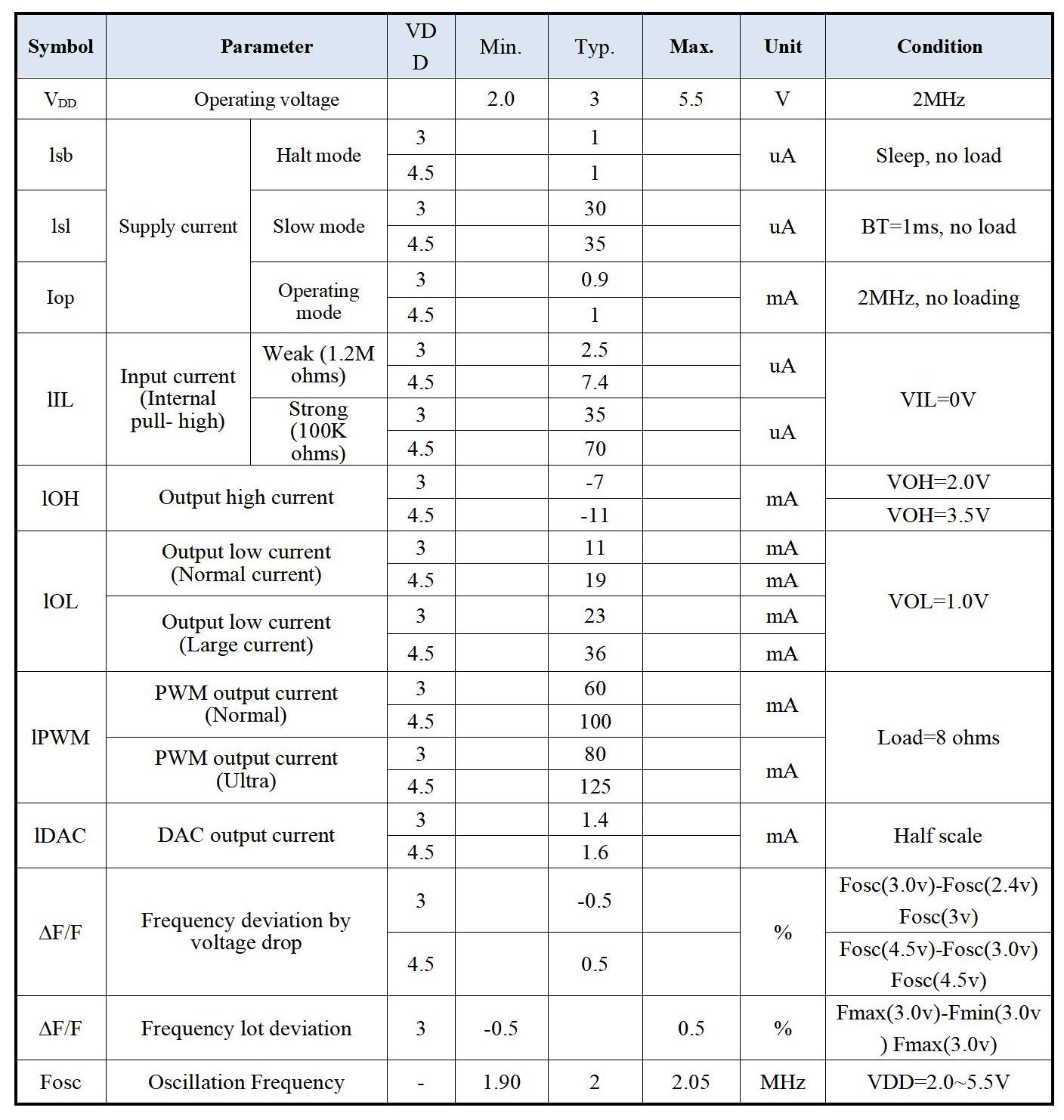

4.2直流特性

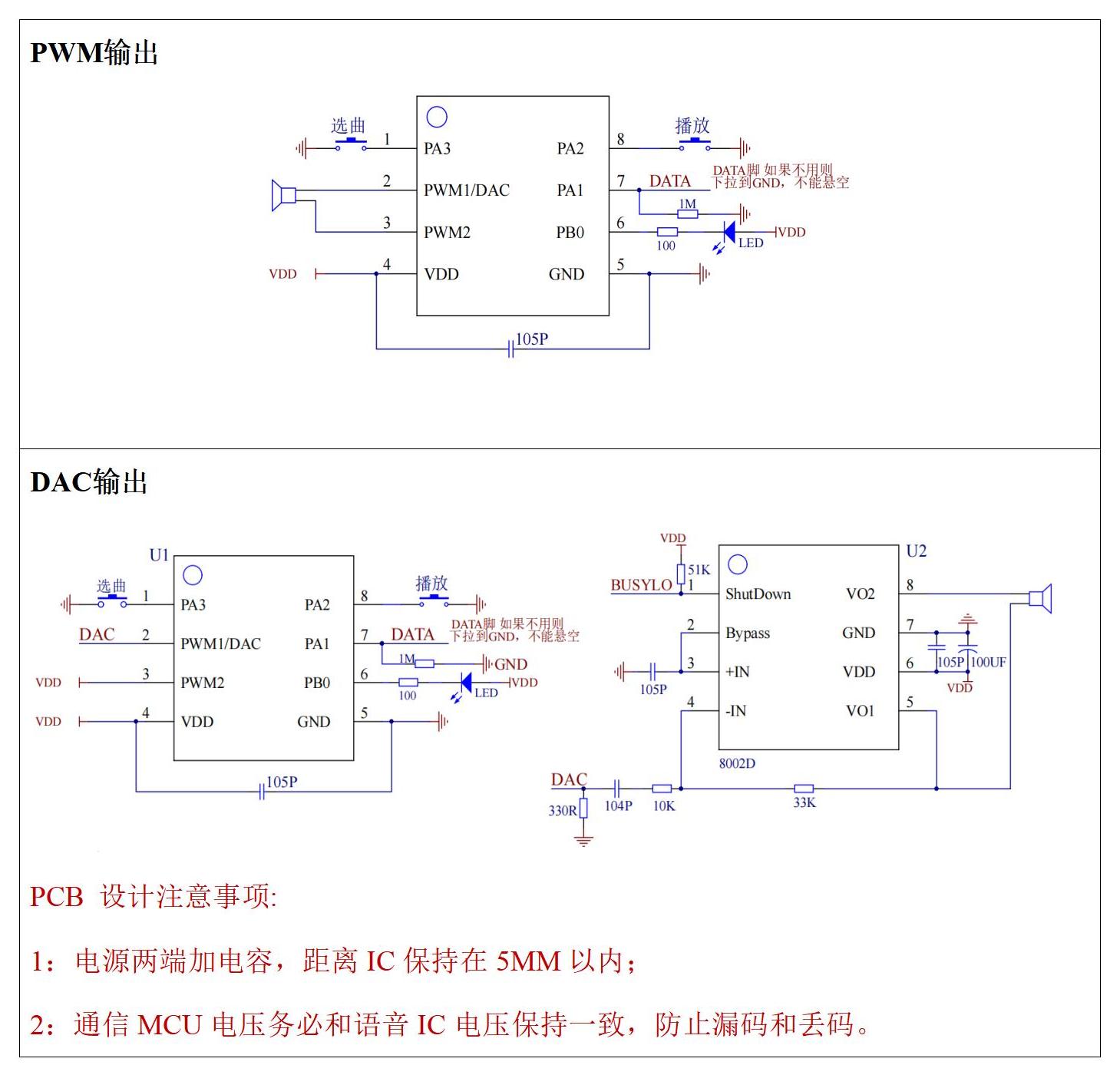

五、参考应用电路
