SZY42F4
![](http://www.sizeyuan.cn/wp-content/uploads/2024/01/SZY42F4-3-550x550.png)
规格参数
芯片型号:
SZY42F4
音色通道:
录&变
芯片规格:
SOP16
语音长度:
16K-192S
芯片概述:
10IO,32BIT,PWM/DAC,内置语音,采样最高24K
产品特性
产品详情
一、芯片内部特性
1.1 CPU内核
- 32位CPU,最高频率为160MHz
- 最大16KB 4路ICache,可配置的部分方式作为通用用于CPU或其他用途的内存外围设备
1.2 存储
- 内置32KB SRAM(不包括IC ache)
- ICache SRAM:4KB~12KB可配置
1.3 时钟源
- RC时钟频率约16MHz
- LRC(低功率RC)时钟频率大约32KHz
- HTC(低漂移内部高频RC)时钟频率为5MHz
1.4 数字IO
- 8个可编程I/O引脚
- USB DP/DM可配置为正常I/O引脚
- IO支持的一般性上拉(10k)、下拉(60k),强、弱输出,输入和高阻抗
- 最多8个外部中断/唤醒源(可用低功率,可以多路复用到任意IO,带硬件滤波器)
- 输入通道和输出通道,提供任意IO输入和输出选项
1.5 数字化外设
- 一个全速USB 1.1物理层
- 两个UART控制器(UART0/1),UART1支持DMA和流控制
- 两个带DMA的SPI控制器(SPI0/1),支持主模式和从模式。
- 一个SPI闪存控制器,用于运行代码
- 内置SPI Flash
- I2S音频接口
- 两个16位异步驱动器定时器
二、芯片电气特性
2.1 绝对最大额定值
2.2 PMU 特性

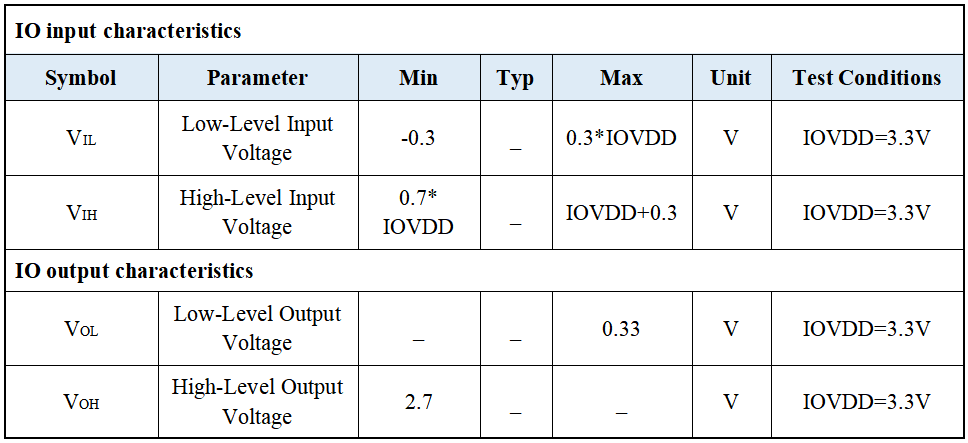

2.3 IO输入/输出电气逻辑特性

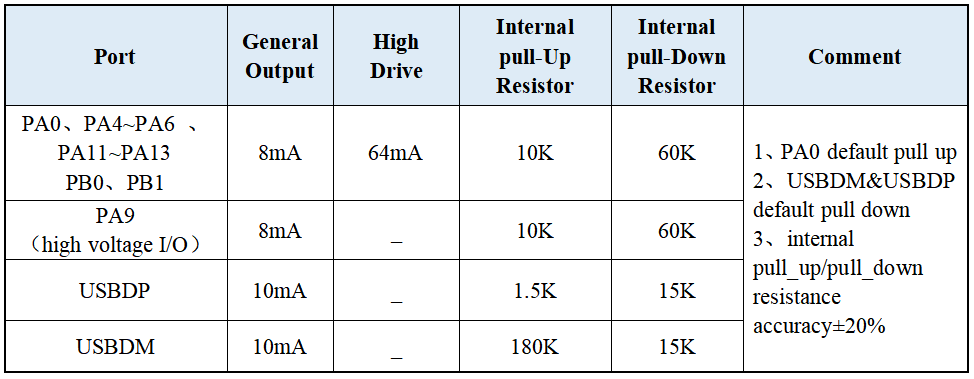

2.4 内部电阻器特性
2.5 模似DAC(PB0)特性
2.6 ADC 特点
三、参考应用电路
