一、芯片内部特性

1.1  CPU内核

• 32位CPU，最高频率为160MHz
• 最大16KB 4路ICache，可配置的部分方式作为通用用于CPU或其他用途的内存外围设备

1.2  存储

• 内置32KB SRAM（不包括IC ache）
• ICache SRAM:4KB~12KB可配置

1.3  时钟源

• RC时钟频率约16MHz
• LRC（低功率RC）时钟频率大约32KHz
• HTC（低漂移内部高频RC）时钟频率为5MHz

1.4  数字IO

• 16个可编程I/O引脚
• USB DP/DM可配置为正常I/O引脚
• IO支持的一般性上拉（10k）、下拉（60k），强、弱输出，、输入和高阻抗
• 最多8个外部中断/唤醒源（可用低功率，可以多路复用到任意IO，带硬件滤波器）
• 输入通道和输出通道，提供任意IO输入和输出选项

1.5  数字化外设

• 一个全速USB 1.1物理层
• 两个UART控制器（UART0/1），UART1支持DMA和流控制
• 两个带DMA的SPI控制器（SPI0/1），支持主模式和从模式。
• 一个SPI闪存控制器，用于运行代码
• 内置SPI Flash
• I2S音频接口
• 两个16位异步驱动器定时器
• 一个IIC控制器
• 四通道PWM输出
• 5瓦D类音频放大器输出
• 红外遥控解码器
• 看门狗
• 64位EFUSE

1.6  模拟外设

• 麦克风放大器电路
• 两个模拟音频输入通道
• 10位高精度模数转换器
• 16位高精度ADC（主要作为录音）
• 16位高精度数模DAC
• 低压保护
• 上电复位

1.7  操作条件

• 工作电压
• VBAT:2.4v-5.5v
• VDDIO:2.4v-3.4v
• 工作温度：-40°C至+85°C

1.8  封装规格

• SOP16


1.9  应用

• 声音玩具
• 音频播放器

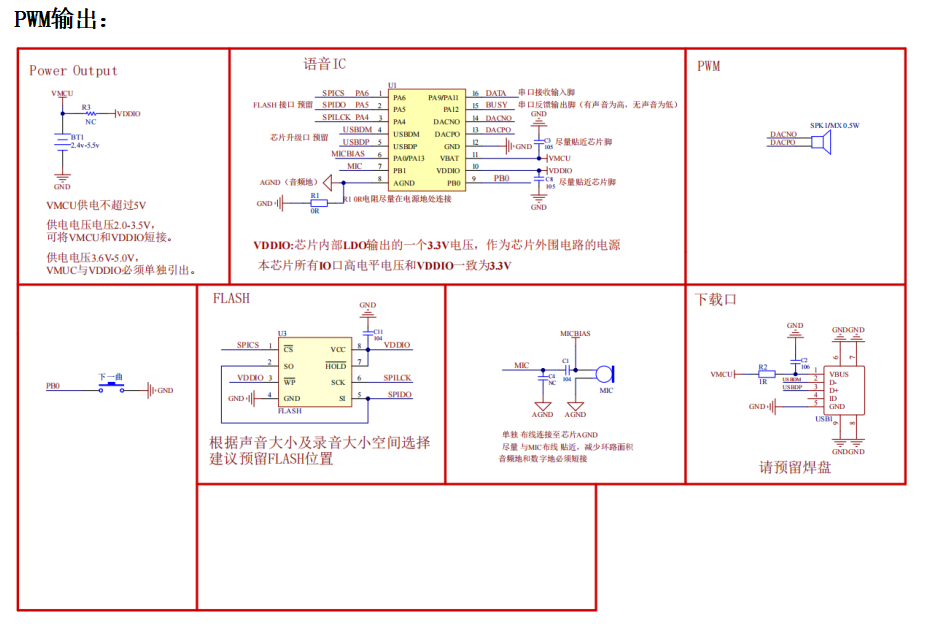

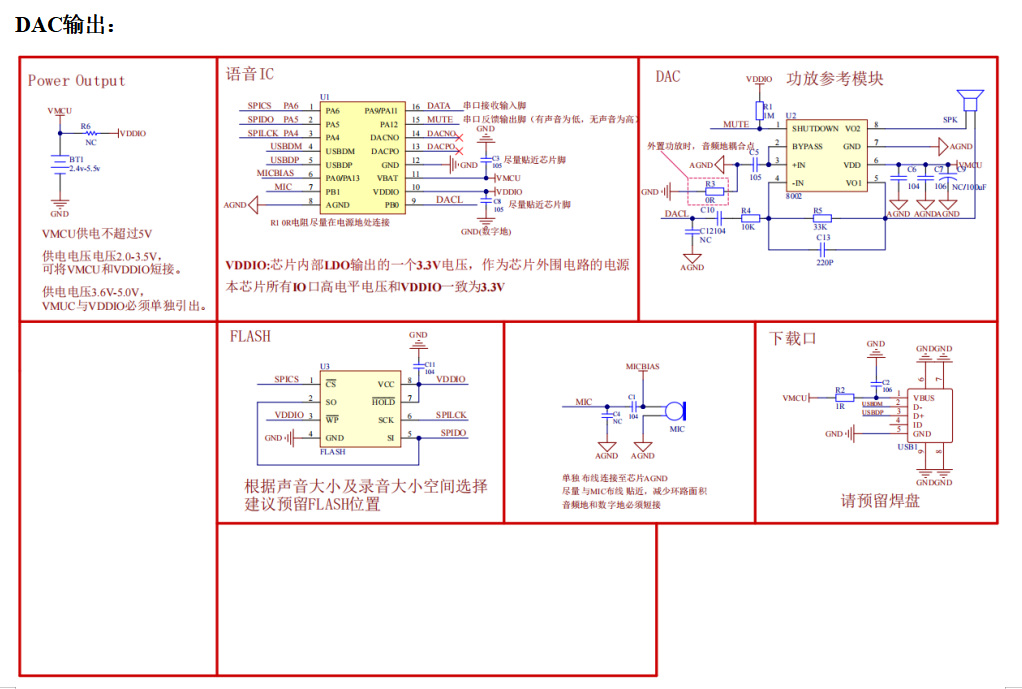

二、SOP16参考原理图
